Filmové závěsy a filmové klouby jsou pásová zavěšení a nemají žádné mechanické součásti. Jsou pružnými, tenkostěnnými žlábkovými klouby mezi dvěma k sobě spojeným dílům.
Takto pomohou filmové závěsy při konstrukci úsporných řešení. Časy pro montáž klesnou a uspoří se jednotlivé díly.
Obzvlášť vhodné jsou filmové závěsy a klouby u vstřikovaných dílů z Polypropylen (PP), protože tento materiál má potřebnou měkkost a roztažnost pro dlouhotrvající činnost. Pomocí tenkých stěn u filmového závěsu vznikne navíc potřebná orientace materiálu. To přináší vysokou pevnost při střídavém ohybu, který filmový závěs pak trvalé činí. Polyethylen (PE), Ethylen/Vinylacetat (E/VA) oder Polyamide (PA) jsou podmínečně vhodné.

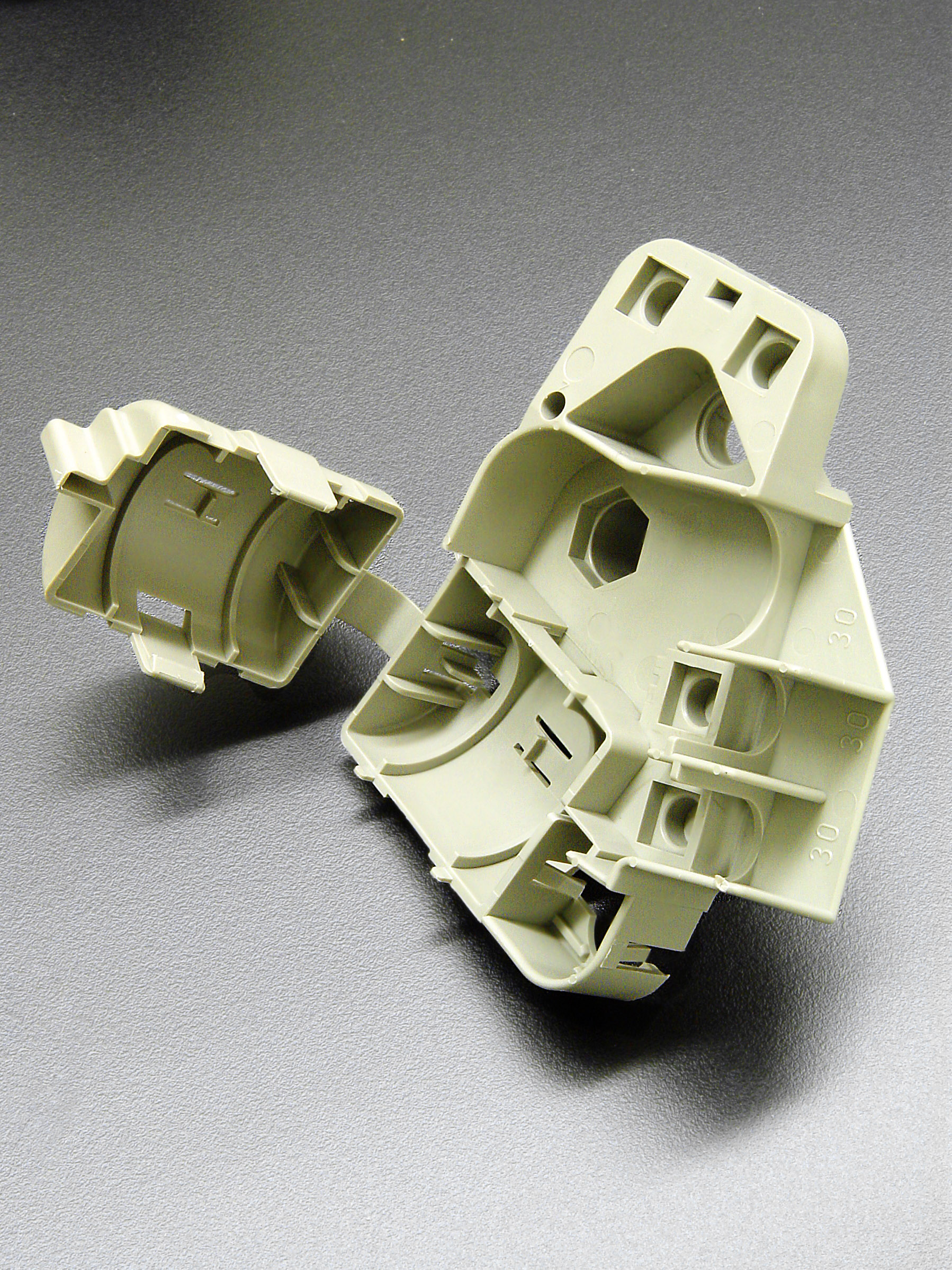

Filmový kloub a západkový hák zjednodušují montáž u těchto vstřikovaných dílů. Součástku vyrábíme ze skleněným vláknem zesíleného polypropylenu (PP GF20) pro Daimler.
Západkový závěs
Západkové závěsy jsou zdokonalená provedení filmových závěsů se dvěma stabilními koncovými polohami: otevřenou a zavřenou.
Podle principu pružně upnutých čtyř-kloubu jsou dodatečně k žlábkovému kloubu filmového závěsu (střed otáčení 1) s pomocí pružícího dílu s 3 žlábkovými klouby dosaženy dvě koncové polohy.
Západkové závěsy jsou většinou použity u Spritzgussteilen z Polypropylen (PP). Při dimenzování je potřeba dávat pozor na to, aby pružící díly v obou klidových polohách byly odlehčeny, všeobecný požadavek na pružící díly z Kunststoff.
